煤氣發生爐

兩段式煤氣發生爐冷煤氣站

產品介紹：

       兩段式煤氣發生爐，是氣化還原煤氣和干餾煤氣組成，分為頂部煤氣和底部煤氣，它是集機。電。氣化一體的工程，兩段爐的主要由備煤工段。電器控制。加煤工段。干餾工段。氣化工段。出排灰工段以及氣化劑制備工段組成，其工藝流程是根據用戶對燃料不同要求及質量要求進行總體設計。

產品優勢：

• 與周邊36個耐火通道共同組成干餾加熱空間，形成內、外兩層環形圈輻射熱源。
• 與周邊36個耐火通道共同組成膛斷面燃燒平衡系統，避免了國內兩段爐燃燒中心黑洞問題，能很方便的調節爐膛燃燒情況；

工作原理：

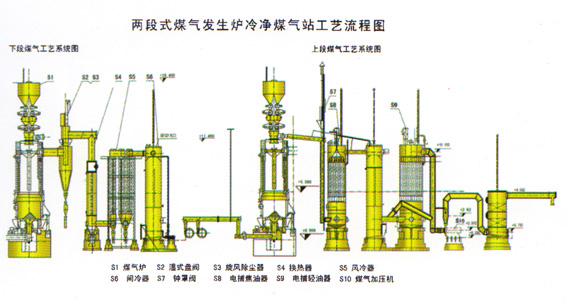

      兩段式煤氣發生爐產生的煤氣分為上段煤氣和下段煤氣，上段煤氣先進I級電捕焦油器，脫除重質焦油及灰塵，其工作溫度為90-150℃之間，再進入間接冷卻器，在間接冷卻器內煤氣被冷卻至35-45℃左右。下段煤氣經旋風除塵器除塵，除塵后的溫度大約在450-550℃。繼而進入余熱換熱器，在給煤氣降溫的同時回收煤氣顯熱，煤氣溫度降至200-230℃左右；再進入風冷器冷卻，溫度降至65-80℃。通過間接冷卻器，被循環冷卻水間接冷卻至35-45℃。被間接冷卻后的上段煤氣和下段煤氣進入二級電捕經輕油器再一次脫油、除塵。被冷卻凈化后的煤氣經加壓機加壓，通過煤氣管道輸送使用。

技術參數：

型號	D2.0	D2.4	D2.6	D3.0	D3.2	D3.4	D3.6
爐膛內徑	2.0	2.4	2.6	3.0	3.2	3.4	3.4
爐膛截面積（㎡）	3.14	4.52	5.3	7.07	8.04	9.08	10.18
水套工作壓力（Mpa）	0.294
水套蒸汽產量（Kg/h）	~340	~380	~420	~550	~650	~690	~710
燃料塊度及煤種	20-40、25-50、30-60不粘結煤、弱粘結煤、長焰煤、年老褐煤及部分氣煤
燃料消耗量（Kg/h）	630~950	1000~3000	1430~1630	2000~2670	2200~2750	2450~3100	2750~3350
煤氣熱值（低）（KJ/Nm³）	上段7400~7800 下段5500~6000 混合6450~6900
燃?xì)猱a(chǎn)量（Nm³/h）	1900～2800	3000～4000	4300～4900	6000～8000	7000～9000	7800～9900	9000～11000
爐出口煤氣溫度（℃）	上段100~150 下段550~600
爐底鼓風壓力（Pa）	<3000	<6000	<6000	<6000	<6000	<6000	<6000
爐出口煤氣壓力（Pa）	<1470
注：煤氣產量和熱值與煤種、煤質有關
