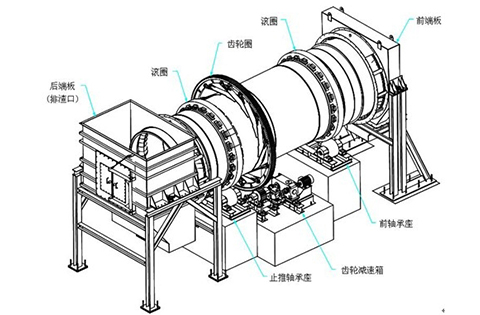

回轉窯

回轉窯

1、 濕法回轉窯的類型：

    用于濕法生產中的水泥回轉窯稱濕法回轉窯，濕法回轉窯生產是將生料制成含水為32%~40%的料漿。由于制備成具有流動性的泥漿，所以各原料之間混合好，生料成分均勻，使燒成的熟料質量高，這是濕法回轉窯生產的主要優點。

2、 干法回轉窯的類型：

    干法回轉窯與濕法回轉窯相比優缺點正好相反。干法回轉窯將生料制成生料干粉，水分一般小于1%，因此它比濕法減少了蒸發水分所需的熱量。中空式窯由于廢氣溫度高，所以熱耗不低。干法回轉窯生產將生料制成干粉，其流動性比泥漿差。所以原料混合不好，成分不均勻。

用途：

    1、水泥回轉窯主要用于煅燒水泥熟料，分干法生產水泥窯和濕法生產水泥窯兩大類。

    2、冶金化工回轉窯（冶金化工窯）則主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒；鉻、鎳鐵礦氧化焙燒；耐火材料廠焙燒高鋁釩土礦和鋁廠焙燒熟料、氫氧化鋁；化工廠焙燒鉻礦砂和鉻礦粉等類礦物。活性石灰回轉窯、石灰窯（即活性石灰窯）用于焙燒鋼鐵廠、鐵合金廠用的活性石灰和輕燒白云石。

產品優勢

1.它的技術性能和運轉情況，在很大程度上決定著企業產品的質量、產量和成本。鏟除厚回轉窯窯皮和回轉窯窯圈，擴大回轉窯的             有效截面積，水泥熟料產能普遍提高10%以上，回轉窯運轉率提高10%以上。

2.建材行業中，回轉窯除鍛燒水泥熟料外，還用來鍛燒粘土、石灰石和進行礦渣烘干等;耐火材料生產中，采用回轉窯鍛燒原料，              使其尺寸穩定、強度增加，再加工成型。

3.選礦過程中，用回轉窯對貧鐵礦進行磁化焙燒，使礦石原來的弱磁性改變為強磁性，以利于磁選，而使用時不停產、不改變現有的操作工藝           參數、不耗費任何材料，綜合經濟效益顯著提高。。

4.化學工業中，用回轉窯生產蘇打，鍛燒磷肥、硫化鋇等。上世紀60年代，美國LapPle等發明了用回轉窯生產磷酸的新工藝。該法具有能耗低、用電少、不用硫酸和可利用中低品位磷礦的優點。

5.熱窯處理清除結圈,人員,設備都在外部,不受回轉窯高溫的危害,對髙溫大粉塵環境適應性好,即是結圈垮塌人員設備也無危險。

6.在環保方面，世界上發達國家利用水泥窯焚燒危險廢物、垃圾已有20余年的歷史，這不僅使廢物減量化、無害化，而且將廢物作為燃料利用，節省煤粉，做到廢物的資源化。

工作原理

        由于生料制成泥漿，所以對非均質原料適應性強，生料成分均勻，工藝穩定，燒成的熟料質量高，熟料強度等級高，粉磨過程中粉塵少，窯尾飛灰少。但濕法生產時蒸發30%～40%的料漿水分，需要消耗較大熱量，能耗占水泥成本的1/2～1/3，較立窯和干法回轉窯均高。濕法生產由于熱耗高，能源消耗大，且生產時用水量大，消耗水資源，我國已把濕法水泥生產列為限制淘汰窯型。

技術參數

規格(m)			φ2.8/2.5×44	φ3.2×52	φ3×48	φ3.2×50	φ3.2×50	φ3.3×50	φ3.5×54
生產能力(t/d)			300	600	700	1000	1200	1200	1500~1800
窯體斜度(%)			3.5	3.5	3.5	3.5	4	4	4
支承數(Pc)			3	3	3	3	3	3	3
擋輪形式			機械	機械或液壓	機械或液壓	液壓	液壓	液壓	液壓
窯體 轉速		主傳動(rev/min)	0.445-2.22	0.676-3.38	0.676-3.38	0.36-3.57	0.4-4.07	0.36-3.57	0.39-3.9
		輔助傳動(rev/h)	4.75	9.36	9.36	6.5	6.5	5.61	7.66
主 傳 動	電 動 機	型號	ZSN4-225-21	Z2-101	ZSN4-280-091B	ZSN4-280-091B	ZSN4-280-091B	ZSN4-280-11B	ZSN4-315-092
		額定功率(KW)	55	100	160	160	160	190	220
		調速范圍(rev/min)	~1500	~1500	~1500	~1500	~1500	~1500	~1000
		額定電壓(V)	440	440	440	440	440	440	440
	減 速 機	型號	ZS145-1-I	ZS145-1-I	ZS145-1-I	ZSY450-40-V	ZSY450-40-V	ZSY450-40-V	NZS995-28VIBL
		總速比	49.63	49.63	40	40	40	40	28
	測速 發電 機	額定功率(K)	22	22	22	22	22	22	22
		測速范圍(rev/min)	0~2000	0~2000	0~2000	0~2000	0~2000	0~2000	0~2000
		最高電壓(V)	110	110	110	110	110	110	110
輔 助 傳 動	電 動 機	型號	Y122M-4	Y160M-6	Y160M-4B	Y160M-4B	Y160M-4B	Y160M-4B	Y200L1-6
		額定功率(KW)	4	7.5	15	11	11	15	18.5
		調速范圍(rev/min)	1440	970	1460	1460	1460	1460	970
		額定電壓(V)	380	380	380	380	380	380	380
	減速 機	型號	ZL35-16	ZL35-7-I	ZL35-7-I	ZSY160-31.5	ZSY355-31.5	ZSY160-31.5	ZSY355
		總速比	40.44	14	31.5	31.5	31.5	31.5	45
總重(不包括耐火磚)(t)			177	213	213	280.6	280.6	317	341
