三筒烘干機

三筒烘干機

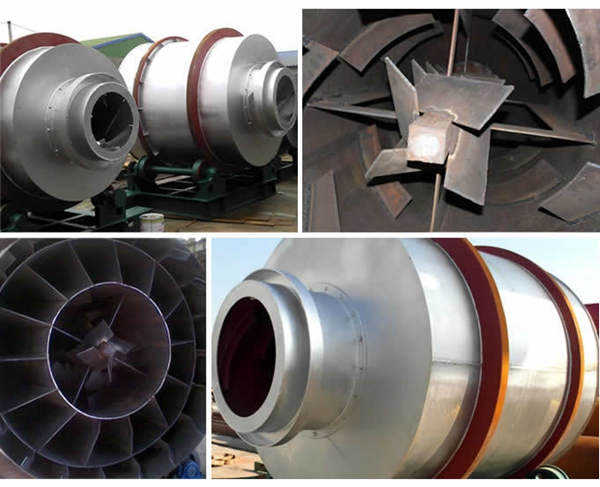

      三筒烘干機在濕物料烘干設備系列產品中，是在單筒回轉式烘干機基礎上改進的高效節能產品。內部結構更簡單，耗能少，為廣大用戶的喜愛，大大提高了勞動生產率，廣泛應用于各個行業的礦渣、粘土、煤、鐵粉、礦粉及其它混合材料，建筑業的干混砂漿，黃砂等以及化工、鑄造等行業原材料烘干。

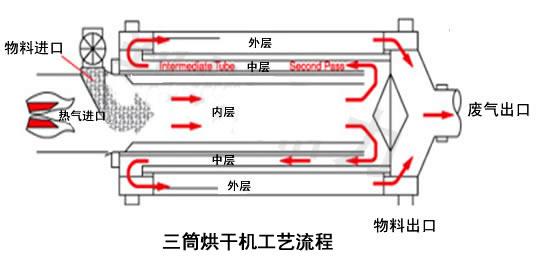

工作原理

       物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到最佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。

技術參數

型號規格	Φ2.1×4.5m	Φ2.5×6.4m	Φ3.2×7m	Φ3.5×8m
外筒直徑m	2.1	2.5	3.2	3.5
外筒長度m	4.5	6.4	7	8
筒體容積m³	15.58	31.40	56.26	76.93
筒體轉速rpm	8-10	8-10	8-10	8-10
礦渣初水份%	15-18	15-18	15-18	15-18
礦渣終水份%	2	2	2	2
黃砂初水份%	8-10	8-10	8-10	8-10
黃砂終水份%	0.5-1	0.5-1	0.5-1	0.5-1
最高進氣溫度℃	700-750℃	700-750℃	700-750℃	700-750℃
生產能力T/h	黃砂18-25	黃砂28-30	黃砂35-40	黃砂65-70
	礦渣13-18	礦渣25-28	礦渣40-45	礦渣60-65
